Węzły wiszące typu VX

Węzły cieplne typu VX są przeznaczone dla indywidualnych odbiorców do połączenia instalacji ciepłowniczych w mieszkaniach lub w domach jednorodzinnych. Węzły cieplne typu VX są to urządzenia niewielkich rozmiarów, wykonane w sposób estetyczny pozwalający na montaż w każdym rodzaju pomieszczenia budynku.

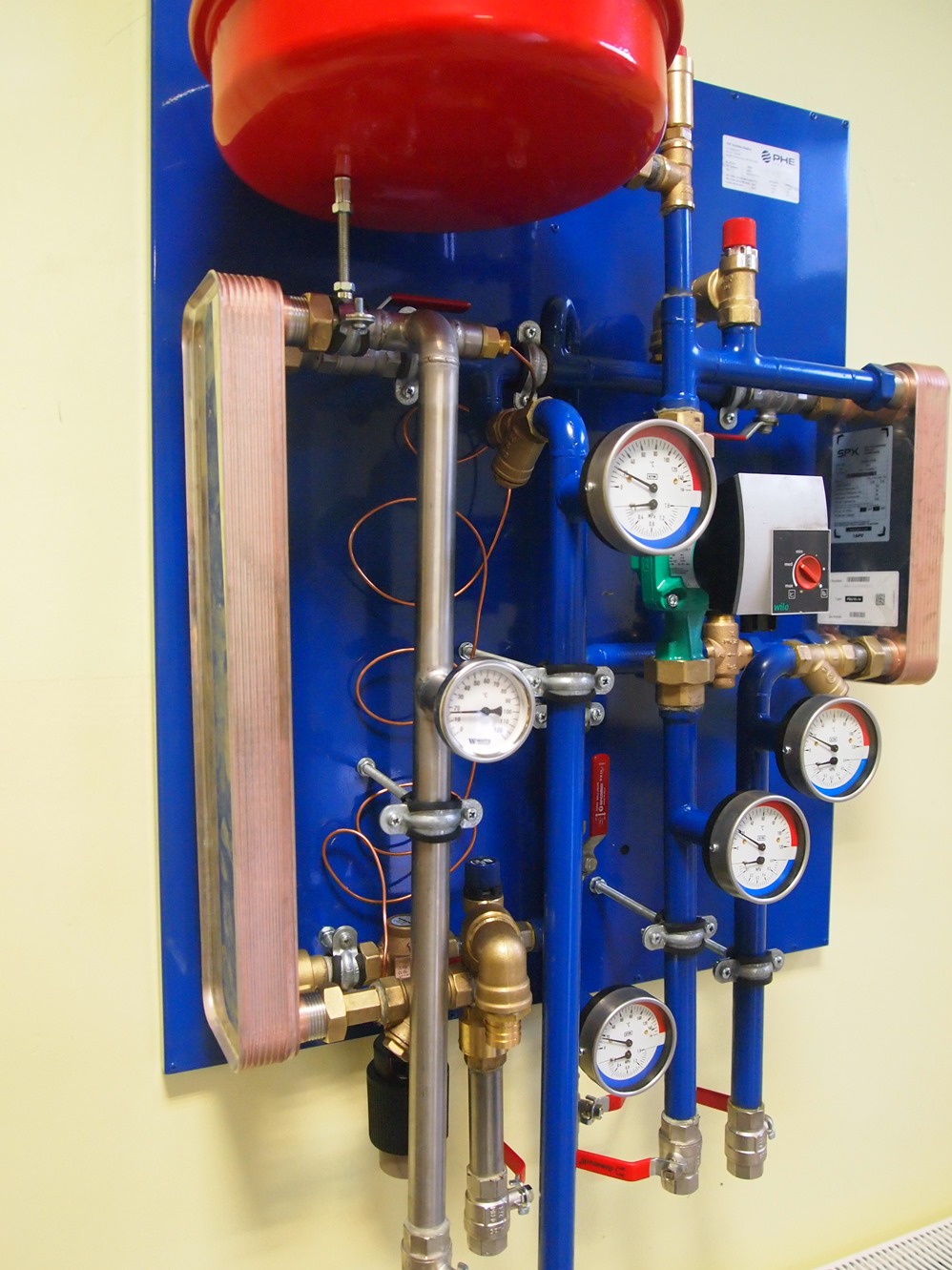

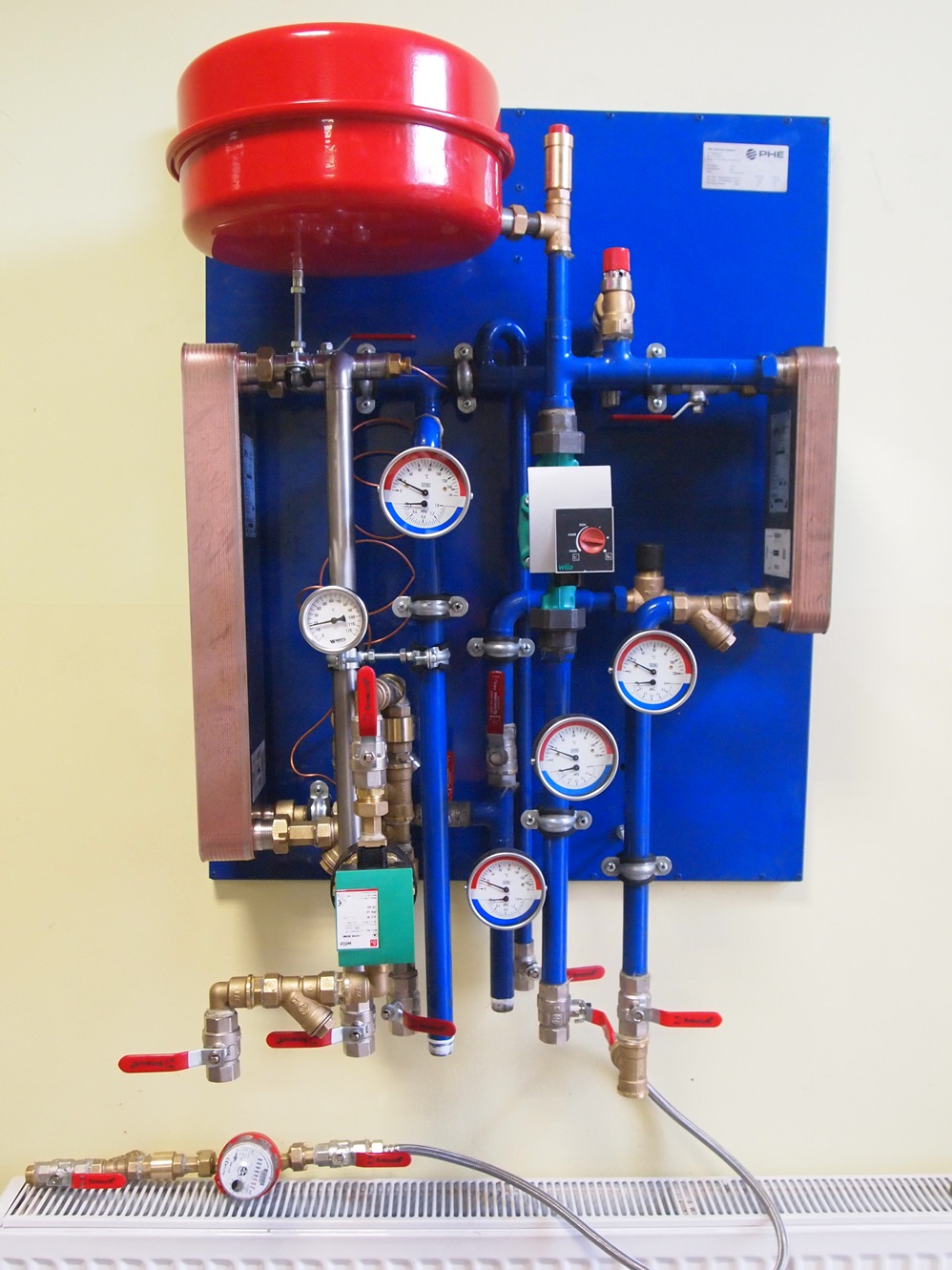

Są to węzły przeznaczone do montażu naściennego z rurociągami wychodzącymi do dołu. Węzły typu VX mogą występować jako jednofunkcyjne (zasilanie centralnego ogrzewania) oraz w wersji dwufunkcyjnej (zasilanie centralnego ogrzewania oraz przepływowy podgrzew ciepłej wody użytkowej). Węzły VX posiadają bardzo dużą ilość wariantów wykonania, także pozwalają dopasować dany wariant wykonania do wymagań klienta.

***

Rodzaje rozwiązań węzłów VX ze względu na rodzaj sterowania urządzeń:

węzeł 1-funkcyjny – sterowanie regulatorem pokojowym 3- położeniowym,
węzeł 1-funkcyjny – sterowanie regulatorem pogodowym,
węzeł 2-funkcyjny -c.o. sterowane regulatorem pokojowym 3- położeniowym, c.w.u sterowana zaworem temp. bezpośredniego działania,
węzeł 2-funkcyjny -c.o. sterowane regulatorem pogodowym, c.w.u sterowana zaworem temp. bezpośredniego działania,
węzeł 2-funkcyjny -c.o. i c.w.u. regulowana regulatorem dwufunkcyjnym.

Standardowe wyposażenie węzła VX:

wymienniki ciepła (lutowany),
pompa obiegowa,
armatura odcinająca,
zestaw urządzeń automatycznej regulacji,
armatura kontrolno – pomiarowa (termometry, manometry),
urządzenia oczyszczające wodę (filtry, magnetyzery),
urządzenia zabezpieczające (zawory bezp., naczynia przeponowe),
króćce odwadniające i odpowietrzające instalację.

Opcjonalnie wyposażenie węzłów VX:

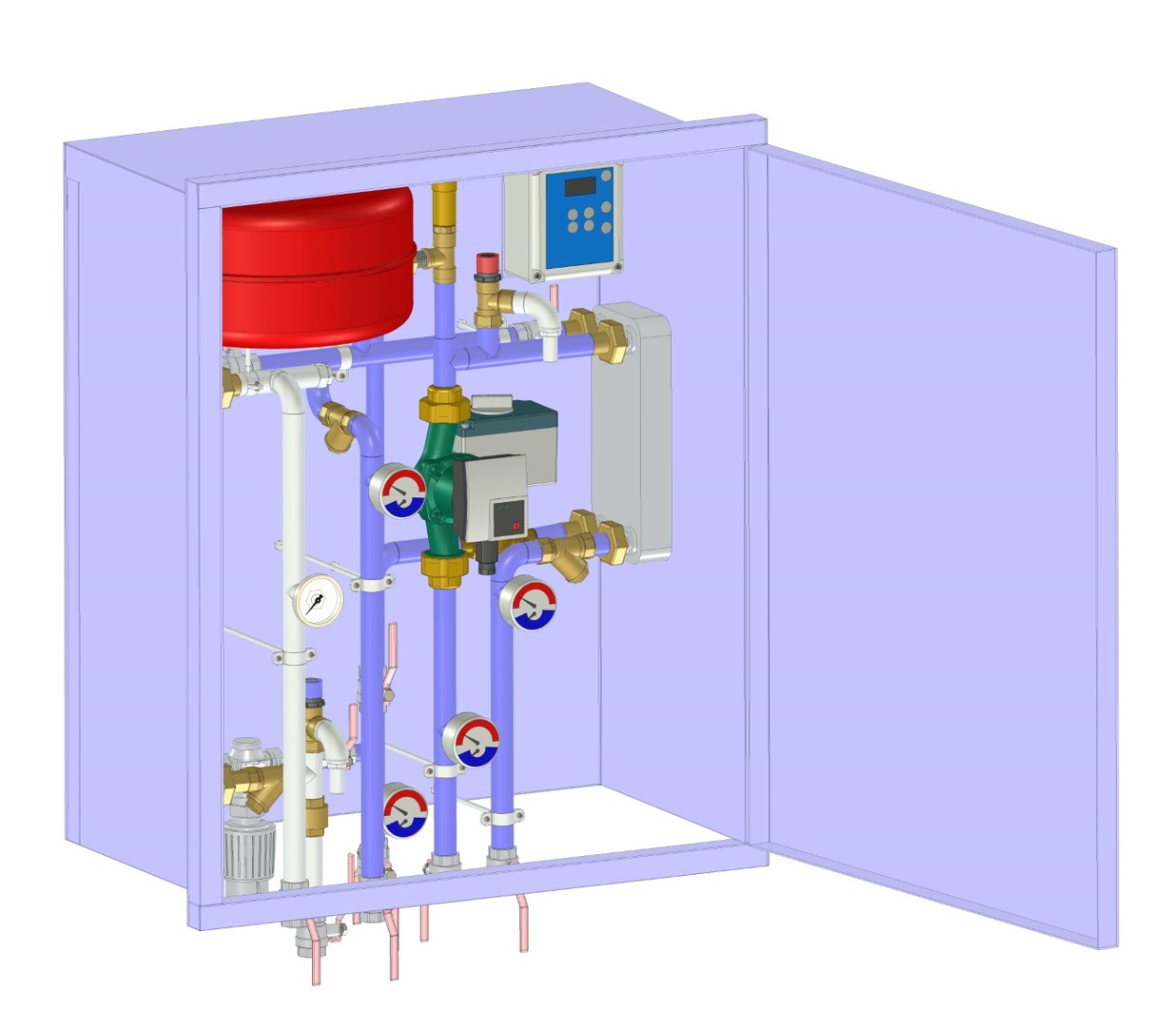

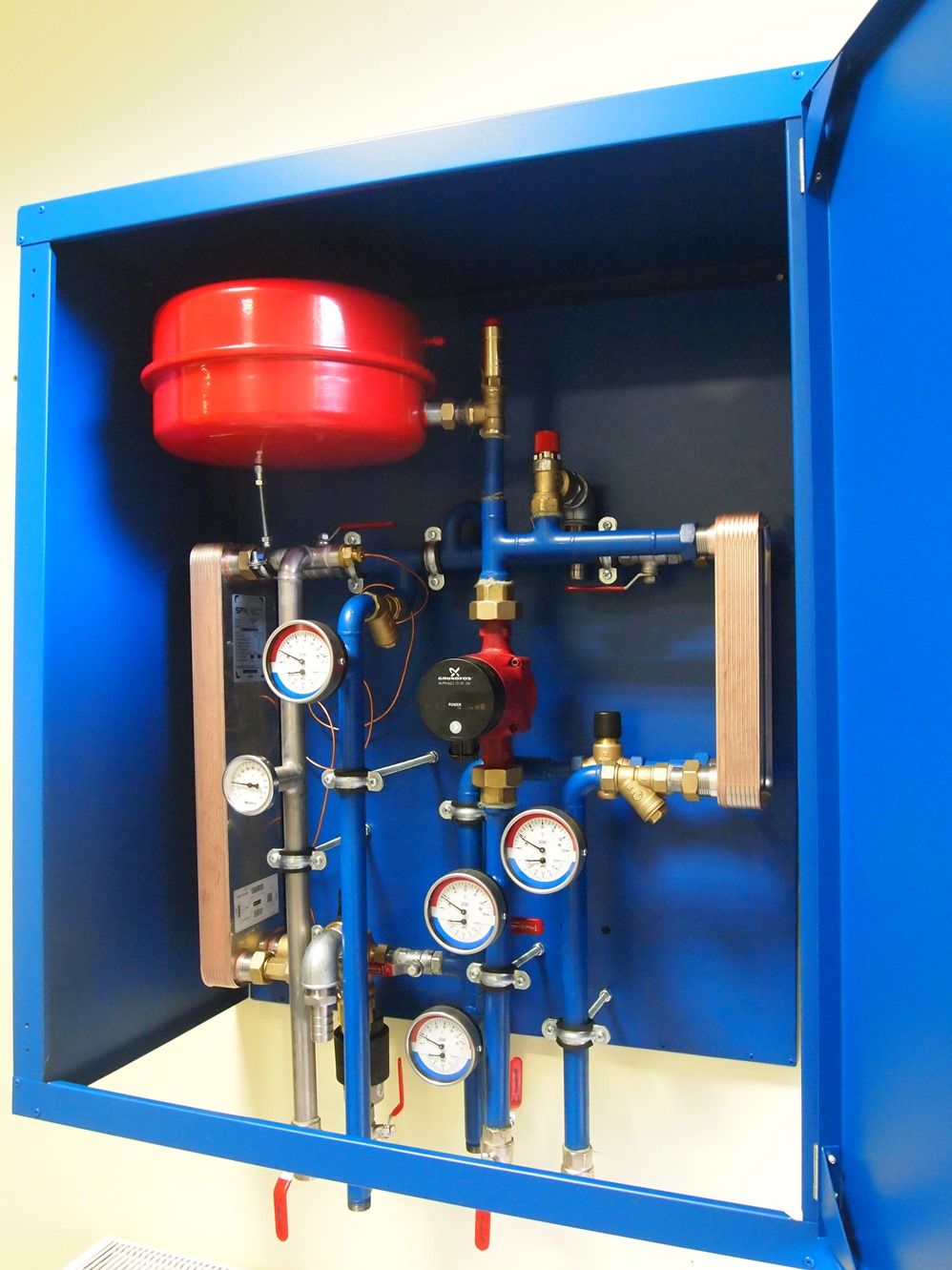

obudowa metalowa,
licznik energii cieplnej,
regulator różnicy ciśnień,
skrzynka elektryczna,
układ automatycznego uzupełniania zładu z instalacji sieciowej,
układ cyrkulacji c.w.u.

W celu zestawienia potrzebnych parametrów do przygotowania oferty został umieszczony formularz węzła cieplnego –
